電流測量探頭

Oscilloscopes Current Probes

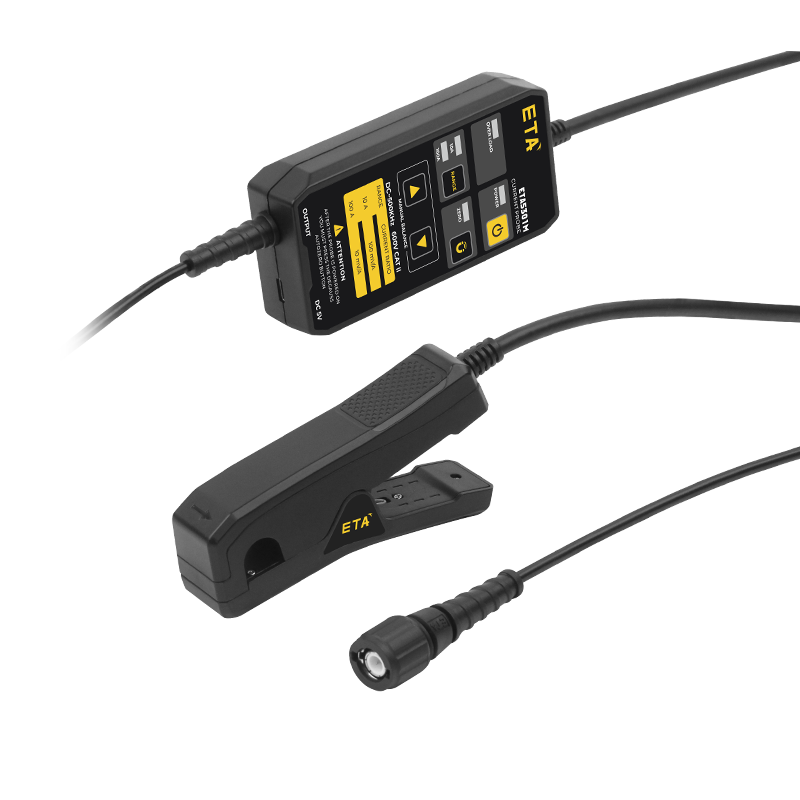

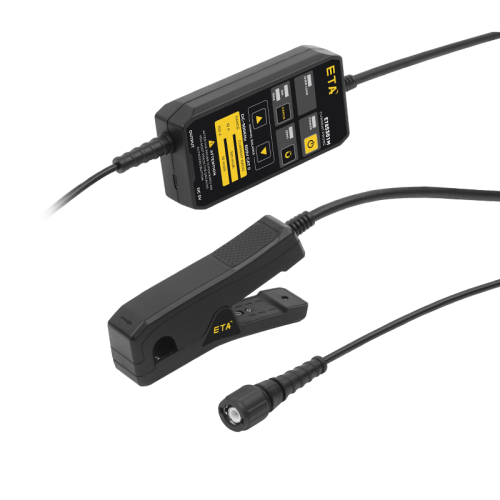

ETA5301M 交直流探頭

ETA5301X系列是一款通用型示波器電流探頭，兼容市場上95%以上的示波器，高達5MHz的頻率響應測量范圍50mA到100A（峰值），BNC輸出端子。連接示波器可精準測量AC 或 DC電流波形，手柄面板上可選擇量程。


產品特點：

  • 交直流兩用

  • 電流測量范圍：50mA 到100A

  • 可測量細的線纜 (?13mm)

  • 狹長鉗口設計,方便使用于布線密集的窄小空間

  • 精準測量、分析并顯示失真電流波形和諧波

型號 ETA5301M
量程 10A
100A
電流范圍 100mA...10A peak    500mA...40A peak   40A...100A peak
信號輸出精度% 3%士50mA                4%士50mA              15%
相移 ≤ 1.5°
電流范圍 100mV/A

7A  AC

10A DC

電流范圍 10mV/A

70A  AC

100A DC

典型頻率響應曲線 請參考 右圖
測量電流范圍 50mA~100A peak
最大工作電壓
 600V CATⅢ
頻率范圍 DC to 500KHz （-3dB）
典型的電池類型與壽命 9V NEDA1604A, IEC6LR61 (約55小時)
典型的DC信號線性 請參考 右圖
典型的位相轉移 請參考 右圖
鉗口尺寸 最大13mm
整體尺寸
 控制盒:109mmx24.2mmx57.8 mm電流鉗:102.6 mmx24.5mmx54.6 mm
線纜長度 控制盒到BNC接頭線纜長度:1.3m控制盒到電流鉗線纜長度:1.0m
操作溫度 0 ℃ to + 50 ℃
濕度 95% RH or less (at 0~40 ℃)
安規

Meets EN61010-1/A2:1995

Meets EN61010-2-032:1995
