電流測量探頭

Oscilloscopes Current Probes

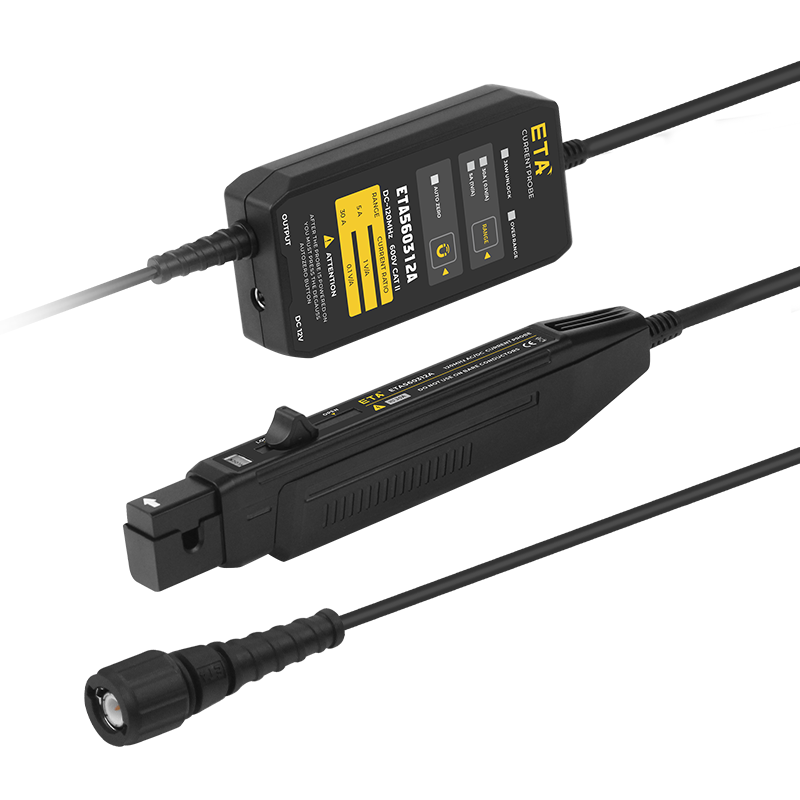

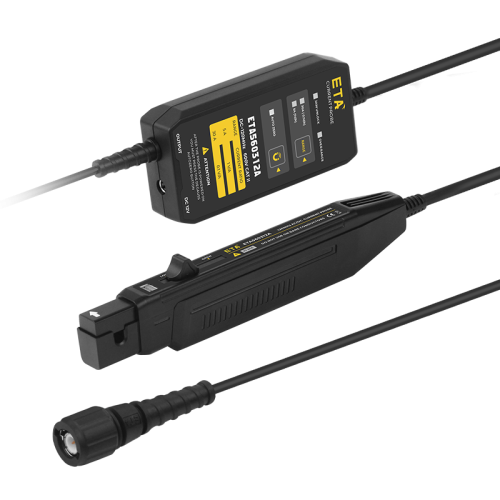

ETA560312A系列 交直流探頭

電流探頭可檢測流經導體的電流,并將其轉化成可以在示波器上看到的波形。電流探頭使用包括霍爾效應傳感器(感應直流電流)和電流變壓器(感應交流電流)的混合技術,開口式設計電流探頭很容易與導體連接和斷開,提供直流到120MHz的測量帶寬。

產品特點：

  • 交直流兩用

  • 電流測量范圍：1mA 到30Arms

  • 可測量細的線纜 (?5mm)

  • 精準測量、分析并顯示失真電流波形和諧波


型號ETA56053A
量程

5Arms          1V/A

30A rms    0.1V/A

電流范圍

5A ±1%       ±1mA

30A ±1%   ±10mA

分辨率

5A                     1mA

30A                10mA

峰值電流50A
典型頻率響應曲線請參考 右圖
最大工作電壓
600V  CATII   300V  CATIII
頻率范圍DC-60MHz
典型的DC信號線性請參考 右圖
典型的位相轉移請參考 右圖
鉗口尺寸最大5mm
整體尺寸

控制盒:91.5mmx40mmx26.5mm    電流鉗:176mmx39.5mmx18mm

線纜長度控制盒到BNC接頭線纜長度:1m     控制盒到電流鉗線纜長度:1m
操作溫度0 ℃ to + 50 ℃
濕度0°C至+40°C,濕度85%RH;+40'C~+50'C,濕度45%RH
安規

Meets EN61010-1/A2:1995;Meets EN61010-2-032:1995
